OEM及總代理堆高機-長物件萬向橫移式





OEM及總代理堆高機-長物件萬向橫移式堆高機

長物件萬向橫移式堆高機

 堆高機ICON 特色

對超過20年使用Hubtex橫移式堆高機的全球廣泛工業用戶來說,他們的信任來自於使用這些已被證明的Hubtex德國技術。

  • Hubtex 3050系列已經歷過嚴苛地面狀況的考驗,是一種適用於室內及室外的多功能四向移動式堆高機。
  • Hubtex 3050系列可提供大功率的重型工業柴油引擎或者 LPG瓦斯引擎
  • Hubtex 3050系列的設計是為了要搬運狹窄地區的長形貨  物,可應用一般配重平衡式堆高機的物料搬運及疊放方式

更進一步的優勢包括:

  • 適用性 - Hubtex 3050系列採用進油壓玀立傳動設計,提供最佳斜坡磨擦力,並且適用於冬天惡劣氣候的狀況。
  • 最佳化 - 所有桅桿的功能提供了最佳化操作及平穩對稱閥。
  • 高穩定性 - 採用平衡式桅桿排列,具有高度的反向負載,即使是操作過大負載中心的貨物。


標準配備:

  • 負載平台區的寬度1200或1400mm。
  • 貨叉牙排傾斜+5 / -3度。
  • 符合人體工學及全見度良好的座艙設計。

選配配備:

  • 分離式或結合式位移牙排。
  • 結合式位移牙排使用的位移貨叉。
  • 貨叉位置螢幕顯示器。
  • 引導狹窄軌道的導輪
  • 戶外使用全天候的座艙雨刷。
  • 符合道路使用規章的大燈。
  • 座艙暖氣系統

長物件萬向橫移式堆高機1

 堆高機ICON 完美的座艙體驗

使用Hubtex橫移式堆高機是一種真正的輕鬆舒適,讓操作者容易達成任務。

  • 舒適並符合人體工學理念設計的駕駛座艙,提供更多的自由活動空間和最要全見度。
  • 指尖控制器賦予橫移式堆高機極高的機動性,不需要費時的移度調動。
  • 主機有毫米準確性的敏感度,所有主要油壓功能都可以由單一控制閥控制。
  • 消音器安裝於桅桿後方減少噪音。

 堆高機ICON 簡易四向橫移控制

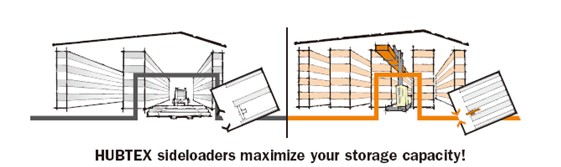

選用3050系列將是貴公司的一大優勢,它將可以協助您節省50%有價值的占地面積。

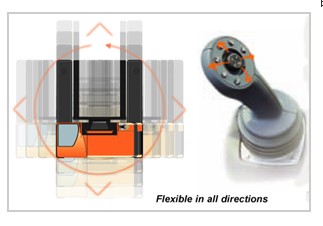

  • 電子式控制桿(joystick), 其十字工作鈕的方向開關可以迅速預選駕駛適合的縱作方向,此功能可保證讓您在限制的地區內快速且機動的操作。
  • 在直向的駕駛狀態下,Hubtex 350系列能迅速運輸長型貨物通過狹窄的門道和通道。
  • 在環繞駕駛狀態下,Hubtex 3050系列只要一次設定,不需操作即可自動迅速轉彎至指定的角度。
  • 在十字駕駛狀態下,Hubtex 3050系列可以當做一般前進式堆高機來使用,此駕駛操作方式非常合適做為運料車,裝載長型物料的裝貨卸貨。

長物件萬向橫移式堆高機2

 堆高機ICON 功能介紹

長物件萬向橫移式堆高機3

  • 高穩定性,採用平行式桅桿排列,並具有高度的反向負載。

  • 安裝高性能工業用引擎做為最合適的操作性能。採用高規格配備以確保操作的平穩性及低噪音,並有效的節省燃油耗損。


長物件萬向橫移式堆高機4

Hubtex 3050系列
採用高敏感度的電子式控制閥控制所有的油壓系統。

長物件萬向橫移式堆高機5

在直向的駕駛,Hubtex 3050系列油壓管整齊的安置於車台內側以避免不當駕駛的損壞

長物件萬向橫移式堆高機6

LPG引擎系列裝備含有可移動式及固定式瓦斯桶座

長物件萬向橫移式堆高機7

現代感的電子儀錶可提供下列設備服務
•操縱程式
•保養時程
•操作時間
•油量表
•計時表
•控制過濾

 堆高機ICON 180度 轉向

長物件萬向橫移式堆高機8

 堆高機ICON 品質與安全性能

所有的Hubtex車台組裝將提供高品質及符合安全標準 DIN EN ISO 9001:2000

其他規範包含:

  • 遵循目前及未來的歐盟規範
  • 全部兩側的貨叉臂均依照EN1726-1
    穩定性規範,在出貨前完成測試
  • 油壓缸內油壓系統過載保護和負載
    鎖閥
  • 焊接品質遵循 DIN 18800, 也榮獲
    最高焊接安全證書DIN15018


長物件萬向橫移式堆高機9

 堆高機ICON 規格尺寸

長物件萬向橫移式堆高機規格表



1.1

系列





3050

特徵

1.2

型號

製造廠型號標識



Q 45-D

DQ 45-G

1.3

荷重能力

Q在標準的 h3

公斤

4500

4500

1.4

荷重中心

lc距離

mm

600

600

1.5

動力型式

柴油 / 瓦斯



 膋o

瓦斯車

1.6

操控形式

V=四向 / M=多方向 / 2=二向



V

1.7

座椅位置

Q=十字交叉 / D=對角線 / L=側面 / SU=站立 / G=支撐



Q

1.8

輪胎

EL=實心胎



L

EL

1.9

車輪 (X=有動力裝置)

數量

3/3x

3/3x

尺寸

2.1

升降架

h3=舉升高度標準

mm

3000-6500

3000-6500

2.21

貨叉交叉部份

S/b厚度/寬度

mm

50/150

50/150

2.22

貨叉長度

長度=NB

mm

1200/1400

1200/1400

2.23

貨叉傾斜

標準

+5/-3
(牙排傾斜)

+5/-3
(牙排傾斜)

2.31

全車尺寸

L=車身長

mm

2190

2190

2.32



Sh=高度超過座艙屋項部 "Q"

mm

2500

2500

2.33



b=面對貨叉寬度

mm

1170

1170

2.34



NB=負載臂寬度 (二種尺寸)

mm

1200/1400

1200/1400

2.35



B=整體寬度 (NB=1200mm)

mm

2370

2370

2.36



Rh=負載臂高度

mm

600

600

2.37



Ra=負載臂開口

mm

1340

1340

2.4

升降架延伸

V (負載臂寬度 1200mm)

mm

1250

1250

2.52

走道寬度

AST (負載臂寬度 1200mm)

mm

2570-3370

2570-3370

重量

3.1

車總重

包括電池

約重

7000

7000

性能

4.1

穩定性

?符合CE規定

/

yes

yes

4.21

速度

行駛速度全負載/無負載

km/h

11/12

11/12

4.22



揚升速度全負載/無負載

m/s

0.3/0.32

0.3/0.32

4.23



下降速度速度 全負載/無負載

m/s

0.35/0.3

0.35/0.3

4.24



升降架行走速度 全負載/無負載

m/s

0.20/0.20

0.20/0.20

4.31

爬坡能力

全負載/無負載 最大

%

2/1

2/1

輪胎

5.11

輪胎

負載數

pce.

2/1

2/1

5.12



負載面尺寸

mm

(200/50-10)
454?00

(200/50-10)
454?00

5.13



電池側尺寸

mm

(250-15)
720?65

(250-15)
720?65

5.3

離地高度



m

195

195

5.41

剎車





油壓式剎車

油壓式剎車

5.42

手剎車





機械式剎車

機械式剎車

驅動
元件

6.11

發動機動力

廠牌



ubota
久保田

GM

6.12



性能

kw

42

45

6.21



轉數

u/min

2800

2500

6.22



排氣量

ccm

2000

3000

6.23











6.31

變速機構

型式



進油壓

進油壓

6.4











6.5

油壓壓力

給屬件

bar

180

180
